包括的な電力システムShort Circuit障害電流分析計算

Short Circuit分析モバイルアプリは、使用している3フェーズラジアルパワーシステムで利用可能なShort Circuit障害電流計算を実行します。このアプリは、電源、ケーブル、変圧器、発電機、モーターなど、配電システムのすべての主要な電気パラメーターを考慮しています。

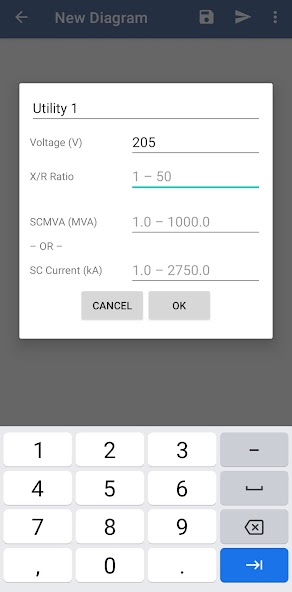

ソースは、指定されたShort Circuitレベルの変圧器供給またはバスバーとして設定できます。トランスソースを使用すると、データフィールドを空白に設定することにより、一次側のShort Circuitレベルを無限に設定できます。

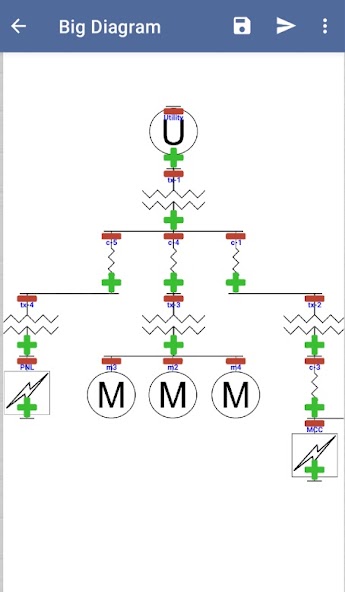

コンポーネントを1つずつ追加して、単一の線図を作成します。コンポーネントは、ケーブル、トランス、リグ荷重、電気デバイス、モーター、発電機です。コンポーネントが追加された後、画面に表示されたときにコンポーネントをタップすることにより、そのデータを編集できます。

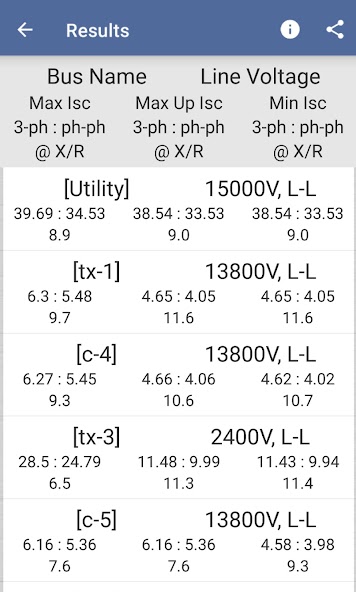

[分析の実行]ボタンをタップして、各バスバーで利用可能な3相および位相間Short Circuit電流値と障害X/R比を計算します。

SCA V1.0モバイルとShort Circuit分析のための包括的な方法に関する追加情報

単純なポイントツーポイントShort Circuit障害電流計算は、オームの法則と機器の抵抗値を使用して実行されます。電力システム内のさまざまな場所での断層電流を決定するために、サービスの入り口で利用可能なShort Circuit値、ライン電圧、トランスKVA定格、インピーダンスパーセントなどのシステム特性が利用されます。

抵抗値をインピーダンス値に置き換えると、計算はより複雑になります。たとえば、耐性に対するリアクタンスの変圧器比（x/r）は、トランスパーセントインピーダンスとともに使用され、単位塩基あたりのxおよびr値を決定します。同様に、電気システム内の導体のインピーダンスも、インピーダンスのXおよびR成分に分解されます。

ピーク非対称断層電流は、X/R比によっても決定されます。総非対称電流は、総DC成分と対称成分の尺度です。非対称コンポーネントは時間とともに減衰し、定常状態の断層電流よりも断層電流の最初のサイクルが大きくなります。また、DC成分の減衰は、ソースと障害の間の回路のx/r比に依存します。

障害X/R比を知ることは、電気および保護装置を選択するときに不可欠です。たとえば、すべての低電圧保護デバイスは、所定のX/R比でテストされます。電気分布システムの任意のポイントで計算されたX/R比が過電流保護デバイスのテストされたX/R比を超える場合、適切なX/R定格を備えた代替ギアを考慮するか、デバイスの有効定格を削減する必要があります。

機能と機能：

1.電力配電システム内の各バスで、3相、位相間のShort Circuit電流を計算します

2。利用可能な最大Short Circuit電流、最大上流のShort Circuit電流の量、および1つのソースのみが寄与する最小利用可能なShort Circuit電流を決定します。 NFPA 70EおよびIEEE 1584メソッドを使用した包括的なアークフラッシュハザード分析には、利用可能なShort Circuit電流（ASCC）と保護デバイスによるASCCの一部が必要です。

3。発電機とモーターからの貢献を計算します

4.北米のワイヤーゲージケーブルと国際ケーブルを追加する

5.機器インピーダンスのアクティブな部分と反応性の両方の部品の両方を考慮して、包括的なShort Circuit分析を実行する

6.各バスで障害X/R比を決定します

7.シングルライン図と機器データを重複させる、名前を変更、変更、複製します

8。簡単に共有できるように、エクスポート、ワンライン図およびすべての機器データをインポートします

9.計算結果を送信し、電子メールでキャプチャされたシングルライン図をキャプチャします
